Was ist DIN EN ISO 1461?
Die DIN EN ISO 1461 mit dem vollständigen Titel 'Durch Feuerverzinken auf Stahl aufgebrachte Zinküberzüge (Stückverzinken) - Anforderungen und Prüfungen' ist das zentrale Regelwerk für die Feuerverzinkung von Einzelteilen aus Stahl und Gusseisen. Die aktuelle Fassung stammt aus dem Jahr 2022 und ersetzt die vorherige Version von 2009.
Diese internationale Norm legt die allgemeinen Eigenschaften von Zinküberzügen fest, die durch Eintauchen von gefertigten Eisen- und Stahlteilen in eine Zinkschmelze hergestellt werden. Sie definiert Anforderungen an Aussehen, Zinkschichtdicke, Haftfestigkeit und Ausbesserung sowie die zugehörigen Prüfverfahren. Für jeden, der mit feuerverzinkten Stahlkonstruktionen plant, konstruiert oder arbeitet, ist die Kenntnis dieser Norm unverzichtbar.
Anwendungsbereich der Norm
DIN EN ISO 1461 gilt für alle Zinküberzüge, die durch diskontinuierliches Feuerverzinken (Stückverzinken) auf Einzelteile aus Stahl und Gusseisen aufgebracht werden. Dies umfasst Bauteile aller Größen - von kleinen Verbindungselementen bis hin zu großen Stahlkonstruktionen.
Wichtig: Die Norm gilt nicht für kontinuierlich feuerverzinkte Bleche und Bänder (Bandverzinkung nach DIN EN 10346) und nicht für Rohre, die nach eigenen Normen verzinkt werden.
In der Praxis betrifft die Norm ein breites Spektrum an Anwendungen: Stahlbaukonstruktionen, Geländer und Zäune, Gitterroste, Fassadenelemente, Brückenteile, landwirtschaftliche Geräte, Masten und Türme sowie zahlreiche weitere Stahlbauteile, die einen langfristigen Korrosionsschutz benötigen.

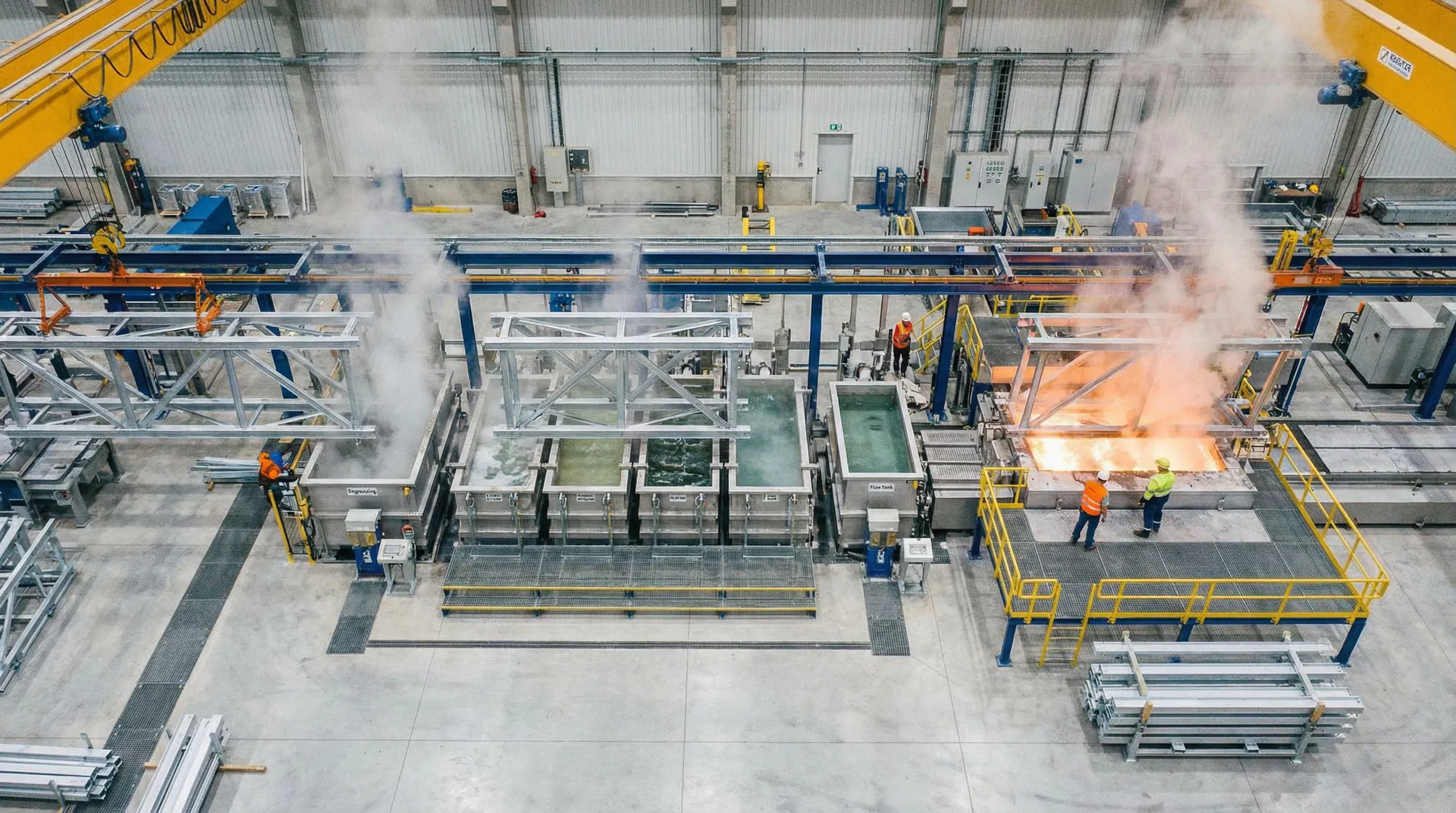

Das Feuerverzinkungsverfahren nach DIN EN ISO 1461
Das Feuerverzinken nach DIN EN ISO 1461 folgt einem klar definierten Prozessablauf, der die Qualität des Zinküberzugs sicherstellt. Jeder Schritt ist entscheidend für das Endergebnis und muss sorgfältig durchgeführt werden.
Schritt 1: Vorbehandlung
Die Vorbehandlung ist der kritischste Schritt im gesamten Prozess. Sie umfasst das Entfetten der Bauteile in alkalischen oder sauren Bädern, das Beizen in Salzsäure zur Entfernung von Rost und Zunder sowie das Spülen zwischen den einzelnen Behandlungsschritten. Anschließend werden die Teile in ein Flussmittelbad (Ammoniumchlorid-Zinkchlorid-Lösung) getaucht, das die Benetzbarkeit der Stahloberfläche verbessert.

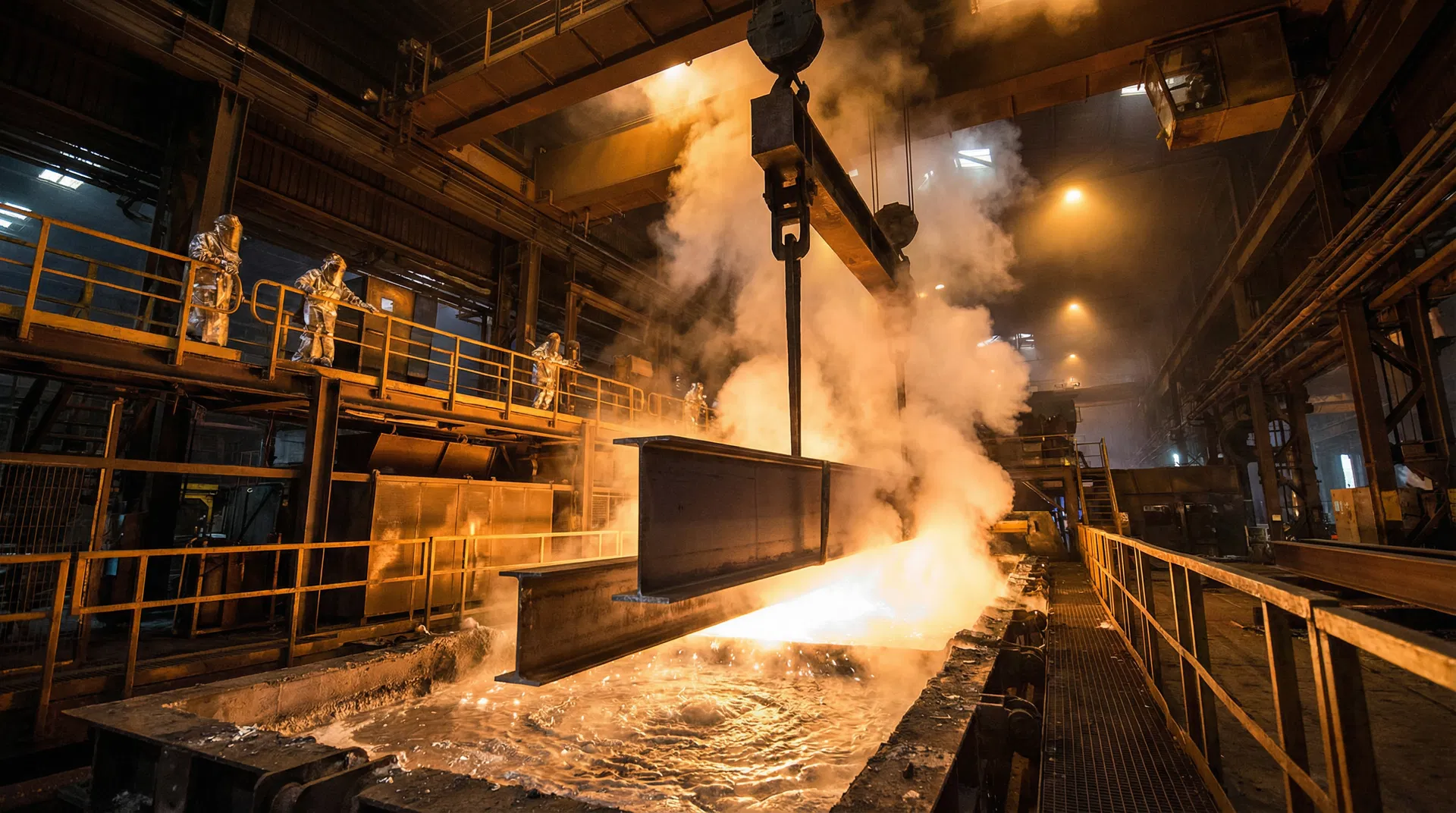

Schritt 2: Verzinken
Die vorbehandelten Bauteile werden in eine Zinkschmelze mit einer Temperatur von etwa 440 bis 460 °C getaucht. Die Verweildauer im Zinkbad richtet sich nach der Materialstärke und der gewünschten Schichtdicke - typischerweise zwischen 3 und 10 Minuten. Während des Tauchvorgangs reagiert das Eisen im Stahl mit dem flüssigen Zink und bildet verschiedene Eisen-Zink-Legierungsschichten, die fest mit dem Grundwerkstoff verbunden sind.
Schritt 3: Nachbehandlung und Prüfung
Nach dem Herausziehen aus dem Zinkbad werden die Teile abgekühlt - entweder an der Luft oder in einem Wasserbad. Überschüssiges Zink wird durch Schleudern, Rütteln oder Abstreifen entfernt. Anschließend erfolgt die Qualitätsprüfung gemäß den Anforderungen der DIN EN ISO 1461, einschließlich Sichtprüfung und Schichtdickenmessung.
Mindestschichtdicken nach DIN EN ISO 1461
Die Norm definiert präzise Mindestanforderungen an die Zinkschichtdicke, die vom Grundwerkstoff und der Materialstärke abhängen. Diese Mindestschichtdicken müssen an jedem Prüfpunkt eingehalten werden.
Mindestschichtdicken für Stahlteile
| Materialstärke | Lokaler Mindestwert | Mittelwert (Minimum) |
|---|---|---|
| ≥ 6 mm | 70 µm | 85 µm |
| ≥ 3 mm bis < 6 mm | 55 µm | 70 µm |
| ≥ 1,5 mm bis < 3 mm | 45 µm | 55 µm |
| < 1,5 mm | 35 µm | 45 µm |
Mindestschichtdicken für Gussteile
| Materialstärke | Lokaler Mindestwert | Mittelwert (Minimum) |
|---|---|---|
| ≥ 6 mm | 70 µm | 80 µm |
| < 6 mm | 60 µm | 70 µm |
Achtung: Die in der Norm genannten Werte sind Mindestwerte. In der Praxis liegen die tatsächlichen Schichtdicken oft deutlich darüber, insbesondere bei reaktiven Stählen mit erhöhtem Silizium- oder Phosphorgehalt.
Prüfverfahren und Qualitätskriterien
DIN EN ISO 1461 definiert mehrere Prüfverfahren, mit denen die Qualität des Zinküberzugs überprüft wird. Diese Prüfungen sind sowohl für den Verzinker als auch für den Auftraggeber relevant, da sie die Grundlage für die Abnahme bilden.

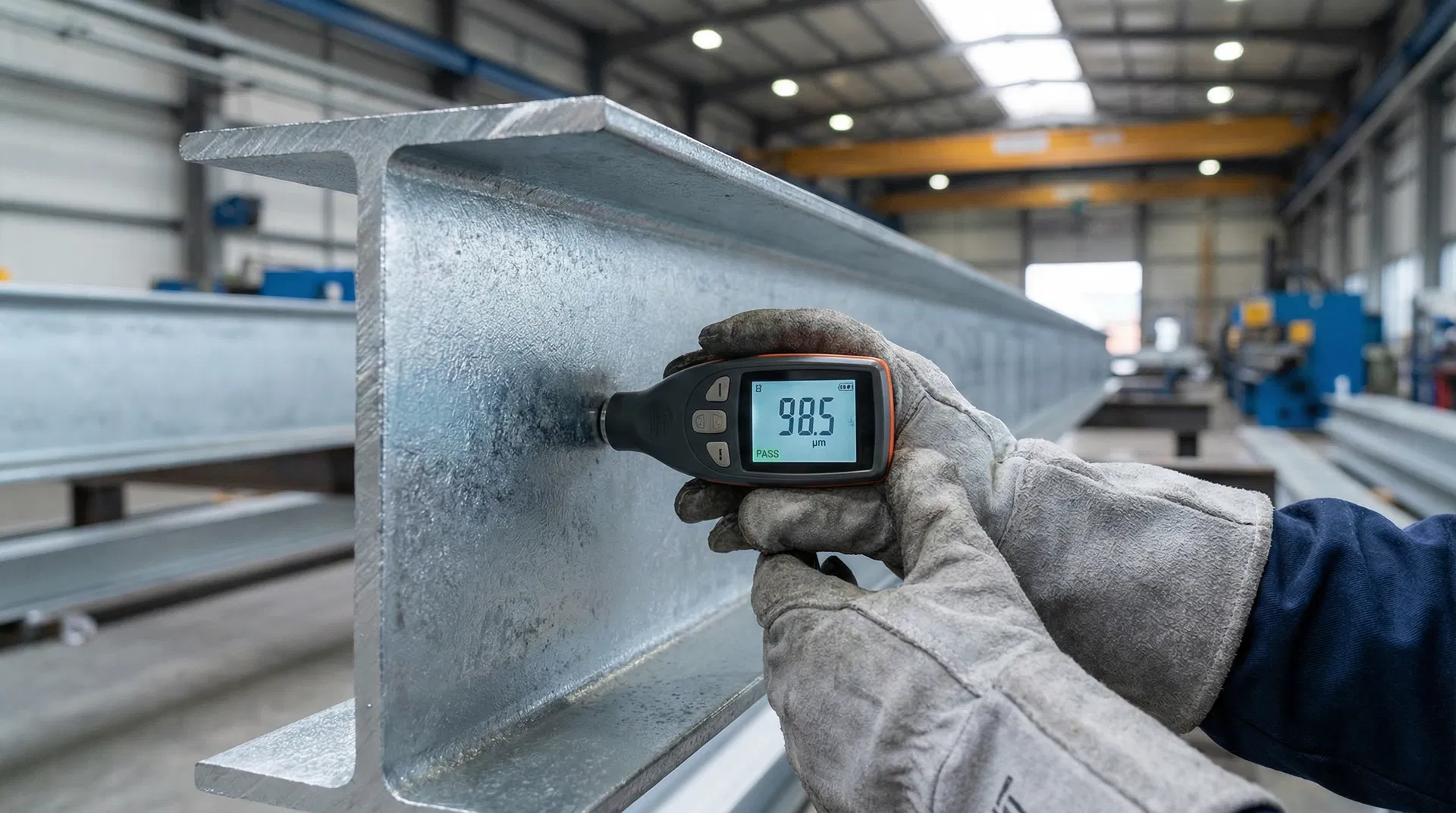

Schichtdickenmessung
Die Schichtdicke wird mit magnetischen oder magnetinduktiven Messgeräten nach DIN EN ISO 2178 bestimmt. Pro Prüflos werden Referenzflächen festgelegt, auf denen jeweils mindestens fünf Einzelmessungen durchgeführt werden. Der Mittelwert aller Messungen auf einer Referenzfläche muss den geforderten Mittelwert erreichen, und kein Einzelwert darf unter dem lokalen Mindestwert liegen.
Sichtprüfung (Aussehen)
Der Zinküberzug muss zusammenhängend und frei von Fehlstellen sein, die den Korrosionsschutz beeinträchtigen. Die Norm erlaubt gewisse Unregelmäßigkeiten wie leichte Rauigkeit, kleine Zinkspitzen (Zinknäschen) und Farbunterschiede, solange die Mindestschichtdicke eingehalten wird. Matte oder graue Bereiche sind kein Qualitätsmangel, sondern können durch unterschiedliche Stahlzusammensetzungen oder Abkühlbedingungen entstehen.
Haftfestigkeit
Die Haftfestigkeit des Zinküberzugs wird in der Regel durch eine Sichtprüfung beurteilt. Bei Zweifeln kann ein Hammerschlagtest oder ein Gitterschnitttest durchgeführt werden. Der Überzug gilt als ausreichend haftfest, wenn er bei normaler Handhabung und Transport nicht abblättert oder abplatzt.
Ausbesserung von Fehlstellen
DIN EN ISO 1461 erlaubt die Ausbesserung von Fehlstellen unter bestimmten Bedingungen. Die Gesamtfläche der auszubessernden Stellen darf 0,5 % der Gesamtoberfläche des Bauteils nicht überschreiten, und keine einzelne Fehlstelle darf größer als 10 cm² sein.
Für die Ausbesserung sind zwei Verfahren zugelassen: das Aufbringen von Zinkstaubfarbe (mindestens 90 % Zink im Trockenfilm) oder das thermische Spritzen mit Zink. In beiden Fällen muss die Schichtdicke der Ausbesserung mindestens 100 µm betragen, um einen gleichwertigen Korrosionsschutz zu gewährleisten.
Änderungen in der Version 2022
Die aktuelle Fassung der DIN EN ISO 1461 von Dezember 2022 brachte einige wichtige Änderungen gegenüber der Vorgängerversion. Die wesentlichen Neuerungen betreffen die Präzisierung der Anforderungen an die Vorbehandlung, klarere Regelungen zur Ausbesserung von Fehlstellen sowie aktualisierte Verweise auf Prüfnormen. Zudem wurden die Abnahmekriterien für das Aussehen des Zinküberzugs überarbeitet, um praxisnähere Bewertungen zu ermöglichen.
Verwandte Normen und Regelwerke
| Norm | Titel | Relevanz |
|---|---|---|
| DIN EN ISO 14713-1/2 | Schutz von Eisen- und Stahlkonstruktionen vor Korrosion | Grundlagen und Planungshinweise |
| DIN EN ISO 2178 | Schichtdickenmessung - Magnetverfahren | Prüfverfahren für Schichtdicke |
| DASt-Richtlinie 022 | Feuerverzinken von tragenden Stahlbauteilen | Zusatzanforderungen Stahlbau |
| DIN EN 1090-2 | Ausführung von Stahltragwerken | Verweis auf Korrosionsschutz |
| DIN EN ISO 10346 | Kontinuierlich schmelztauchveredelte Flacherzeugnisse | Bandverzinkung (nicht ISO 1461) |
Praxistipps für Planer und Konstrukteure
- •Konstruktionsgerecht planen: Sorgen Sie für ausreichende Ablauf- und Entlüftungsöffnungen. Hohlprofile müssen an beiden Enden offen sein.
- •Stahlgüte abstimmen: Informieren Sie Ihren Verzinker über die verwendete Stahlsorte. Silizium- und Phosphorgehalt beeinflussen die Schichtbildung erheblich.
- •Schweißnähte vorbereiten: Schlackereste und Schweißspritzer müssen vor dem Verzinken entfernt werden. Durchgehende Schweißnähte sind Heftnähten vorzuziehen.
- •Maßtoleranzen berücksichtigen: Die Zinkschicht erhöht die Bauteilmaße. Bei Passungen und Gewinden muss dies eingeplant werden.
- •Duplex-Systeme erwägen: Für besonders hohe Korrosionsschutzanforderungen kann eine zusätzliche Beschichtung auf der Feuerverzinkung sinnvoll sein.
- •Frühzeitig kommunizieren: Besprechen Sie Ihre Anforderungen bereits in der Planungsphase mit dem Verzinkungsbetrieb.
Fazit: DIN EN ISO 1461 als Qualitätsgarantie
DIN EN ISO 1461 bildet das Fundament für qualitätsgesicherte Feuerverzinkung. Die Norm stellt sicher, dass feuerverzinkte Bauteile einen definierten Mindestkorrosionsschutz bieten und die Qualität des Zinküberzugs objektiv überprüfbar ist. Für Planer, Konstrukteure und Auftraggeber ist die Kenntnis dieser Norm unerlässlich, um die richtigen Anforderungen zu spezifizieren und die Qualität der gelieferten Verzinkung beurteilen zu können.
Bei Jander Galvanik arbeiten wir selbstverständlich nach den aktuellen Normen und Regelwerken. Unsere Prozesse sind darauf ausgelegt, die Anforderungen der DIN EN ISO 1461 nicht nur zu erfüllen, sondern zu übertreffen. Sprechen Sie uns an - wir beraten Sie gerne zu allen Fragen rund um die Feuerverzinkung und den optimalen Korrosionsschutz für Ihre Bauteile.
